ﾌﾟﾛﾊﾟﾝｶﾞｽの安全な使用方法について
2010年7月31日 22:19
夏祭りやキャンプなどでガスボンベを利用することがある場合
注意していただきたいことをお知らせいたします。
ボンベと焼きそば用のガスコンロなどを直接ガスホースで接続して
利用する場合には、次の項目をチェックしてみてください。
１：ガスボンベが転倒・転落しないようにしてください。
２：マッチ等で点火するときには、先ず着火源の炎を出してから
次に器具ガス栓などバルブを開き、ガスを流して燃焼器具に
着火源を近づけ点火しましょう。
３：点火のときには、必ず火がついたことを目で確認しましょう。
４：ガス燃焼中は、なるべく火のそばを離れないようにしてください。
離れる場合は、他に人に頼むか、一度火を落としましょう。
５：炎は、常に青い安定した炎の状態で使用しょましょう。
赤やオレンジの不完全燃焼の場合は、火口の掃除や、空気穴の
調整などガス器具を確認してください。
６：ボンベとガスコンロなど燃焼器具の傍で、火気を使用したり
化石燃料その他燃えやすいものを置かないようにしましょう。
７：ガスコンロなど使用を終えるときには、器具のガス栓（バルブ）
ガス容器バルブを完全に閉めましょう。
８：ゴムホース（ゴム管）は、ゴムホースを差し込む取付部に印のある
赤線の印が隠れるまで差し込んで、更にホースバンドを使用し締め付ます。
万が一、ゴムホースにヒビ割れがある場合には使用しないで、新しいもの
と交換しましょう。
９：ネジを外さないと掃除できない燃焼器具の分解を行わないでください。
10：燃焼器具の清掃をする際には、器具専用の掃除器具を使用しましょう。
11：ガスホースを、ホースの真ん中などで三つ叉や四つ叉に分岐するような
方法は危険ですので絶対にしないでください。
12：プロパンガスボンベを保管しておく場合は、直射日光が当たらない場所に
火気などがある場所を避け、風通しの良い屋外に保管しましょう。
ワ：空になったり不要になったガスボンベは、ゴミとして捨てられません。
ボンベを購入したガス販売店またはお近くのガス取扱い会社に持ち込ん
で下さい。
縁日や夏祭り、自治会の盆踊りなどで使用するプロパンガスや
貸出用ガスコンロなど、川口液化ケミカル株式会社まで
ご相談ください。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉のお天気は？
7月31日 土曜日
天気 晴れ
気温 30℃(PM11:00)
です。
暑い盛りです。
小さな子どもは、身長の１／３程度の水位で溺れます。
噴水の水たまりや側溝にも注意しましょう。
by mitono
小惑星探査機「はやぶさ」のカプセルが一般公開された
相模原市立博物館の来場者数を知ってますか？
３０～３１日の２日間でナント計３万人ですって！
凄いですね！！
ｂｙ との
ﾌﾟﾛﾊﾟﾝｶﾞｽの安全な使用方法について
Ｔｉｔｌｅ：（31話）高純度ガスは本当に高純度なのか？（つづき） （特殊ガス）
2010年7月30日 14:18
特殊ガスのことを詳しく解説してくれるこのコーナー第三十一回目に
なります。
難しいとお嘆きの皆さま・・・。
実は私も難しいです。 でも負けずに一緒に勉強していきましょう！
それでは今週も SGﾏｲｽﾀｰさんお願い致します。
（31話）高純度ガスは本当に高純度なのか？（つづき） '10.7.30
こんにちは
今日は先週のつづきです。
自分が思っているより難しいことになってしまって後悔しつつ．．．
「①不純物は誰がどうやって決めるのか？」についてはご理解頂けましたか？
さて今日は
②その不純物規格ってどうやって決めるの？
③"１００－不純物計"が純度（99.999%等の標記）と一致しない場合
があるのはなぜ？
についてお話していきます。
②その不純物規格ってどうやって決めるの？
先週のお話の通り規格に載せる"不純物成分"を決めると次にその
"規格"を決めなくてはなりません。言い方を変えると、どの程度の
(品質管理上の)分析が可能か？ってことを決めるってことになります。
例えば、Ａｒ中のＯ２分について・・・
ある工場の所有する分析計の検出下限が0.1%だとすると、これ以上の
保証は出来ないことになります。従って、Ｏ２分は になります。
もし他の工場では、分析計が古いために0.5%かでしか測定出来なかっ
た場合、中に入っているＡｒが実は全く同じものであっても、規格上は
さて、この例を例題として、次に、
③"１００－不純物計"が純度（99.999%等の標記）と一致しない場合が
あるのはなぜ？
にお答えしていきましょう。
これまでのお話で「純度とは１００％から一定のルールによって決め
られた不純物とその規格を引き算して表現する」ということが理解頂け
たでしょうか？
仮に同じＡｒを充填したガス二本を異なる工場に一本ずつ運び込み、分
析をしてもらって純度標記をするとします。ここで、上記の例に従い、
Ａ規格： Ｂ規格：
とします。
Ａ規格によるＡｒガスは、
１００％－０．１％＝９９．９％
Ｂ規格によるＡｒガスは、
１００％－０．５％＝９９．５％
という"商品規格"になります。
例えば中身も何もかも同じものであっても、"品質管理のレベル＝不純物
分析レベルの違い"によってこの二つは「違うもの」として扱われます。
さてここまでが何となく理解出来たところで、先週の答えです。
以下の二つのガスはどちらが高純度だと思いますか？
①純度99.9% Ar 不純物規格 O2 ②純度99.9% Ar 不純物規格 O2
という問題でした。
この答えは・・・
Ans. 同じかも知れないし①かも知れないし②かも知れない
殆どの方が正解したのではないでしょうか。
同時にタイトルの意味．．
高純度ガスは本当に高純度なのか？
要は、高純度ガスの品質を比較する場合、お使いになるみなさん自身が、
数字の"９"が幾つ並んでいるか？だけで判断することなく、"純度"
と"不純物規格"の両方を確認して判断して頂きたいんです。
やっぱり難しいテーマだったかも知れませんね。
このお話はこれでおしまい。
by SGﾏｲｽﾀｰ
高純度ガス、高純度ガス用機器、高純度ガス配管工事のことなら
川口液化ケミカル株式会社まで、ご相談ください。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県川口市のお天気は？
7月30日 金曜日
天気 晴れのち雨
です。
来週は、もう8月ですよ！
私のイメージ的には8月は、夏休み、お盆、甲子園という感じ
ですが、毎度あっという間に過ぎて行ってしまうので
今年は大事に味わってみたいと思います。
ｂｙ との
Ｔｉｔｌｅ：（31話）高純度ガスは本当に高純度なのか？（つづき） （特殊ガス）
プラズマ・光CVDの原料ガス
2010年7月29日 20:55
薄膜の製法に用いる主なCVD薄膜と原料ガスを見てみましょう。
一般的には P-CVD により膜の組成は
ガスの流量・生成圧力・基板温度RFパワーなどに依存します。
薄膜 SiO2 原料ガス ：SiH4,SiHCl3,SiH2Cl2,SiH3Cl,SiCl4,SiBr4,SiI4,SiF4,
Si(OC2H5)2 + O2,NO,NO2,N2O,CO,CO2+H2,H2O
絶縁膜
薄膜 PSG 原料ガス ：SiO2の原料 + PH3
BSG 原料ガス ：SiO2の原料 + B2H6
ASG 原料ガス ：SiO2の原料 + AsH3
BPGS 原料ガス ：PSGとBSGの原料,PO(OCH3)3
GSG 原料ガス ：SiO2の原料+GeH4
Si3H4 原料ガス ：SiH4,SiHCl3,SiH2Cl2,SiH3Cl,SiCl4,SiBr4 + NH3,N2H4,N2,H2
SiOxNy 原料ガス ：SiO2の原料 + SiN2H3の原料
Al2O3 原料ガス ：AlCl3,Al(CH3)3,Al(C2H5)3,Al(OC3H7)3 + CO2+H2,O2,H2O
TiO2 原料ガス ：TaCl4 + CO2+H2O,N2O+H2
Ti〔(CH3)2CH-CH2-O〕4
Ta2o5 原料ガス ：TaCl5 + CO2+H2,N2O+H2
TaCl2(OC2H5)2C2H7O2
Ta(OC2H5)5
半導体膜
薄膜 Si 原料ガス ：SiH4,SiHCl3,SiH2Cl2,SiCl4 + Ar,H2
Ge 原料ガス ：GeH4 + Ar,H2
金属膜
薄膜 Al 原料ガス ：AlCl3,Al((CH3)3,Al(C2H)3 + H2
W 原料ガス ：WF6,WCl6,W(CO6) + H2,Ar
Mo 原料ガス ：MoF6,MoCl5,Mo(CO)6 + H2,Ar
Fe 原料ガス ：Fe(CO)5 + H2
Cr 原料ガス ：Cr(CO)6 + H2
Pt 原料ガス ：Pt(CO2)Cl2 + H2
MoSi2 原料ガス ：MoF6,MoCl5 + SiH4+H2
WSi2 原料ガス ：WF6,WCl6 + SiH4+H2
TaSi2 原料ガス ：TaCl5 + SiH4+H2
TiSi2 原料ガス ：TiCl4 + SiH4+H2
実際には、さらに多種多様な原料ガスの組み合わせがありますが、更に多くの
新たな原料が登場しております。
CVD装置用原料ガスや金属錯体、薬液など特殊ガス、特殊ガス機器、特殊ガス配管工事
のことなら川口液化ケミカル株式会社まで、ご相談ください。
TEL 050-8881-7393
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県川口市のお天気は？
7月29日 木曜日
天気 あめ
ボンベ庫の温度 朝28℃、昼27℃、夜26℃
です。
夏日が続いていたので、体に優しく感じる一日でしたね。
雨の潤いと、ときおり強く吹く風の涼しさが心地よかったです。
ｂｙ との
プラズマ・光CVDの原料ガス
■除害装置を導入する時に必要な情報 （排ガス処理）
2010年7月28日 18:25
連載ブログ「排ガス処理」「精製ガス」の第十回目になります。
今回は「排ガス処理」の第六話になりますね。
それでは藤村Ｆさん、お願い致します！
■除害装置を導入する時に必要な情報
今回は除害装置を購入する際に、除害装置メーカーに提示する必要
のある項目を勉強しましょう！
まずは、皆様が購入しようとしている製造装置のメーカーが標準として
いるガス仕様を確認して下さい。
一例を示しておきます。
・Ａガス ３００ＳＣＣＭ
・Ｂガス ５００ＳＣＣＭ
・Ｃガス ２００ＳＣＣＭ
・窒素ガス ８００ＳＣＣＭ（プロセス用）
・窒素ガス ２０，０００ＳＣＣＭ（ポンプ保護用）
通常、使用流量はマスフローコントローラー（ＭＦＣ）の最大流量を教えて
くれると思います。
※ﾏｽﾌﾛｰｺﾝﾄﾛｰﾗｰの解説はこちら ⇒
そして思わぬ落とし穴が『窒素ガス（ポンプ保護用）』です。
この窒素ガスも除害装置に導入されるので、忘れずに提示してあげましょう！
これらのガスは本来であれば、製造装置内で仕事をして製品になるのですが、
全量のガスが製品になる訳ではありません。
では、どれ位が製品になるのでしょうか？
ご存知ですか？
様々な種類の製造装置があるので、一概には言い難いですが、数％～５０％
が製品になるそうです。意外と効率が悪い物ですね？だから、除害装置が売れ
る訳なのです。
話が逸れましたが、製品にならなかった残ガスを処理するのを目的として除害
装置が必要になっています。しかし、先程若干触れましたが、製造装置内での
効率は処理装置のメーカーでは正直判りません。同じ製造装置の型式であっても、作る製品によって効率が変わる物なのです。
よって、除害装置メーカーは製造装置に導入するガスが全く製品に変化せずに
排出された状態で機種選定して来るはずです。
これで当初計画している予算に納まれば良いのですが、納まらない時はどうす
れば良いのでしょうか？
次は、ＭＦＣの最大流量ではなくて、実使用流量を提示しましょう！
そうすると大抵の場合、最大流量の２／３以下程度になり、それに伴って除害
装置も小さい型式が選定して来るはずです。それでも、予算に納まらない場合は、複数の除害装置メーカーから見積を取ってみたり、意中のメーカーに値引
交渉するしかないですね！
でも、あまりメーカーさんを困らせない程度にしましょうね！
今日はここまで！
次回は第１話に関連しますが地球温暖化対策の法律(その１)を紹介します。
お楽しみに！！（＾Ｏ＾）／=
by 藤村Ｆ
除害装置のことなら川口液化ケミカル株式会社まで
ご相談下さい。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉川口のお天気は？
7月27日 水曜日
天気 はれ
ﾎﾞﾝﾍﾞ庫の温度 昼37℃、夜35℃
です。
高校野球埼玉大会決勝戦が県営大宮球場で行われ
本庄第一高校が３－２で優勝しました！
常笑野球で、ピッチャーもピンチでも笑顔を絶やさず
ノーシードから接戦を勝ち抜きました。
甲子園でも活躍を期待してます。
ｂｙ との
■除害装置を導入する時に必要な情報 （排ガス処理）
簡単ソーダードリンクづくり
2010年7月27日 09:51
TYPE : ｴｽﾌﾟｰﾏ ｽﾊﾟｰｸﾘﾝｸﾞ （日本炭酸瓦斯製）
炭酸入りドリンクが手軽に、しかも素早くできます。
ジュース類から焼酎、ウイスキーまで、ひと吹きするだけでさわやかな
おいしさに大変身します。ご家庭でのドリンクメニューがとっても豊富
になります。
美味しい炭酸水の作り方
美味しい炭酸水をつくるには、水が冷たいことと、よく混ぜることが
ポイントです。理想的には水温を4℃にし、炭酸水を作る前に冷蔵庫で
十分に冷やした水をお使いください。なお、作った炭酸水はそのまま
冷蔵庫に入れておくと翌日でも美味しく召し上がれます。
ソーダー水、レモンスカッシュ、日本酒ハイボール、ハイボール、チュ
ーハイ、ウイスキーサワーなどお好みの飲料がつくれます。
TYPE : ｿｰﾀﾞｰｻｲﾌｫﾝ （日本炭酸瓦斯製）
※複数機種ございますので、都度ご相談ください。
ｿｰﾀﾞｰｻｲﾌｫﾝ、ｴｽﾌﾟｰﾏ ｽﾊﾟｰｸﾘﾝｸﾞのご用命は
川口液化ケミカル株式会社まで、ご連絡下さい。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県川口市のお天気は？
7月27日 火曜日
天気 はれ
ボンベ庫の温度 朝29℃、昼36℃、夜36℃
です。
大気中のチリや水蒸気は紫外線を吸収してくれています。
標高の高い山の上は大気が薄くなるので、当然、水蒸気や
チリも少ないので皮膚に紫外線を直接受けることになります。
１５００ｍで地表の約２５％、３０００ｍで約４０％の紫外線量に
増えるそうです。
夏山登山には、日焼けクリームを忘れずに！
ｂｙ との
簡単ソーダードリンクづくり
WEEE と RoHs
2010年7月26日 19:32
WEEE（ウィー）とRoHs（ローズ）をご存知でしょうか？
この二つはどちらも欧州連合（EU)の指令で、2003年2月に
公布されました。
WEEE指令は？
「廃電気、電子製品(WEEE)の収集、リサイクル、回収目標を
定め、製造者に義務を課すものです。」
RoHs指令は？
「電子、電気機器における特定有害物質の使用制限について
の指令です。」
（2006年7月施行）
次の6種の物質について指定値を超えて含む電子・電気機器
製品の上市ができません。
・鉛 1,000 ppm
・水銀 1,000 ppm
・ｶﾄﾞﾐｳﾑ 100 ppm
・六価ｸﾛﾑ 1,000 ppm
・ﾎﾟﾘ臭化ﾋﾞﾌｪﾆﾙ 1,000 ppm
・ﾎﾟﾘ臭化ｼﾞﾌｪﾆﾙｴｰﾃﾙ 1,000 ppm
更に RoHs に関連して新たに2万種以上の化学物質の安全性
の評価を義務付ける新化学品規制（通称REACH）が2007年6月
から施行され、中国版RoHs 指令が2007年3月に正式に発効され
てます。
ガス、真空、低温機器の電装部品にはおおいに関係しますの
今後の動向に注意が必要です。
高圧ガス、高圧ガス用調整器、バルブ、流量計、ガス配管工事など
川口液化ケミカル株式会社まで、どうぞご相談ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県川口市のお天気は？
7月26日 月曜日
天気 晴れのち雨
ボンベ庫の温度 朝28℃、昼34℃、夜33℃
です。
晴れたり、曇ったり、雨が降ったりと
変わりやすい空模様は、人の感情を象徴します。
喜びや悲しみの感情をコントロールできる。
それが運命を乗りこなすコツ。
ｂｙ との
WEEE と RoHs
充填容器などは、常に40℃以下に保つこと！
2010年7月25日 18:13
最高気温30℃以上の「真夏日」どころか、35℃以上を記録する
「猛暑日」が連日記録されております。人間も暑くて暑くてどうしよう
もないのですが、高圧ガスも安全上ギリギリの温度です。
高圧ガス保安法の定めを参考までに見てみましょう！
貯蔵の方法の技術上の基準
0.15m3（1.5kg:10kgを1m3とみなす）以上を貯蔵する場合は、ガス
種に関係なく次の規制を受けます。
「容器による貯蔵」
（一般高圧ガス保安規則第十八条第二号）
通風について
・通風の良い場所で（貯蔵を）行なうこと。（可燃性ガス・毒性ガスに限る）
充填容器と残ガス容器の区分（第六条第二項第八号の準用）
・充填容器などは、充填容器と残ガス容器を区分けして容器置場に置くこと。
・可燃性ガス、毒性ガス、酸素容器を区分けして容器置場に置くこと。
・容器置場には、計量器類など作業に必要なもの以外の物を置かないこと。
・容器置場の周囲２ｍ以内においては火気の使用を禁じ、かつ、又は引火性
の物を置かないこと。
・充填容器などは、常に40℃の温度以下に保つこと。低温容器、超低温容器
の場合は容器内のガスの常用の温度のうち最高もの以下に保つこと。
・充填容器など（5L以下を除く）には、転落、転倒等による衝撃及びバルブの
破損を防止する措置を講じ、かつ粗暴な取扱いをしないこと。
・可燃性ガスの容器置場には、携帯電灯以外の燈火を携えないこと。
→ 「充填容器などは、常に40℃の温度以下に保つこと。」 とは？
例えば、直射日光、暖房などによる温度上昇を防ぐために、屋根、障壁、散水装置
を設けるなどの措置を講じることを言います。
それでは一般高圧ガス保安規則関係例示基準から関係条項をみて見ましょう！
「直射日光を遮るための措置」
第六条第一号第四十二号ニ、第八条第一項第五号、第二十三条第一号・第三号
充填容器（断熱材で被覆してあるものを除く）に係る容器置場（可燃性ガス及び
酸素のものに限る）に講ずべき直射日光を遮るための措置は、不燃性又は難燃性
の材料を使用した軽量な屋根を設けることとする。ただし、短期間であれば不燃性
又は難燃性のシートで充填容器などを覆うことにより代用できる。
この時期の直射日光が、車のボンネットに曝されると60～70℃のも達するといわ
れております。また、外気温自体が38℃や39℃になると容器の温度がそれ以上
になることもありえますので、散水などをして温度を下げる措置が適切です。
高圧ガスにかかる設備、容器等の温度管理にご注意ください。
高圧ガス、高圧ガス設備、高圧ガス配管工事など
川口液化ケミカル株式会社までご連絡ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日のさいたま市のお天気は？
7月25日 日曜日
天気 晴、ところによって雷雨
気温 31℃（PM6:30）
です。
ゴミを捨てる人は、ゴミを拾わない。
ゴミを拾う人は、ゴミを捨てない。
これ何事も同じ哉。
ｂｙ との
充填容器などは、常に40℃以下に保つこと！
ｶｾｯﾄｶﾞｽで発電を！
2010年7月24日 23:34
「災害は忘れた頃にやってくる」
豪雨や地震など自然災害が起きた万が一の用意は万端でしょうか？
そのなかでも欠かせないのが 電気 です。
日頃、何の不自由なく使えているので、無くなった想像すら難しいのでは
ないかと思います。
そこでお奨めしたのが！
カセットガスで発電する発電機 「パワー発電機 エネポ」 です。
今までにもいくつかのポータブル発電機はありましたが、この商品の特徴は
先ずその手軽さです。移動式の旅行バックのような折りたたみハンドルとキャ
スターが付いていますので女性でも簡単に移動できます。
ペンシルバニア州ピッツバーグのビールディスペンサーを購入する場所
更には、発電機の燃料ですがカセットガス２本で電気が起こせますので
灯油やガソリン、プロパンボンベほど煩わしくありません。
（※家庭用カセットコンロのボンベと併用できませんのでご注意ください）
起動方法は、エンジンスイッチを運転に合わせてグリップコイルを引っぱると
エンジンが始動し発電スタートできます。集会所などで電気容量が心配な
場合には複数台を接続して運転もできます。
カセットガス式発電機
エネポ仕様
・連続運転可能時間 ： 2.2～1.1時間
・定格出力 ： 100 ～ 900 VA
・騒音 ： 78 ～ 84 dB
・寸法 ： 365 x 262 x 524 (ﾊﾝﾄﾞﾙ操作時 365 x 442 x 944)
・全装備重量 ： 20.4ｋｇ
・使用燃料 ： LPGｶｾｯﾄｺﾝﾛ
希望小売価格 110,000円 （税込価格）
カセットボンベ発電機 エネポ のご用命ご相談のことなら
川口液化ケミカル株式会社まで、ご連絡ください。
ＴＥＬ 050-8881-7393
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉のお天気は？
7月24日 土曜日
天気 晴れ
気温 ３６℃
です。
ここ最近の猛暑と熱帯夜で、クーラーでそのまま寝ている方が多いそうです。
クーラーは室内が乾燥しますので喉が荒れやすいので、枕元に塗れたタオル
などを置いておくとよいようです。
by mitono
宮本武蔵はなぜ、最強たりえたのか？
彼の転機がいつだったかと言えば、それはまさしく、
姫路城の"開かずの間"に閉じ込められていた数年間にある。
牢屋ならば、誰かと言葉を交わすこともできたかもしれないが、
彼が閉じ込められていたのは、開かずの間。。。
そこでは、人との接触という接触は一切なかった。
しかし、彼はその間...ある特定の人物と会話していたのだ。
...いや正確には、特定の人物、というより
"本当の自分"
"神なる自分"
と、言う方が正確だろうか。
人生は、この〝真我（神我）との対話〟〝真我（神我）との問答〟
をどれだけ重ねたか...で決まるといっても過言ではない。
孤独にならずして、沈黙を保てずして、〝真我（神我）との対話〟
は実現しえない。
宮本武蔵はこの〝真我（神我）との対話〟によって、
「自己の心の何たるか」すなわち、「心の掌握の仕方」を知ったのだ。
これができれば、受験勉強も恋愛も仕事も何もかもが上手くいく。
孤独が許されている時間というのは、本当に限られている。
だからこそ君たちには、宮本武蔵が命懸けで求め続けた
そのイキザマを、ぜひともウツしてほしいものです。
（学習塾 ﾐｽﾀｰｽﾃｯﾌﾟｱｯﾌﾟより）
ｂｙ との
ｶｾｯﾄｶﾞｽで発電を！
Ｔｉｔｌｅ：（30話）高純度ガスは本当に高純度なのか？ （特殊ガス）
2010年7月23日 19:21
フライデーナイトを飾る SGﾏｲｽﾀｰ さんの特殊ガス劇場第30幕です。
だんだんと核心に迫る内容となってきております。
先生に振り切られないようついていきましょう！
では、お願い致します。
（30話）高純度ガスは本当に高純度なのか？ '10.7.23
こんばんは
なんだか本日のテーマは特殊ガスの根幹を揺るがしかねないテーマかも
知れません・・・そんなつもりはありませんのでゆる～く読んで下さいm(_ _)m
今日のお話は"純度"ってどのように決めるのか？というお話なんです。
「それにしては過激なタイトルでは？」と思われる方もいるかと思います
が、まぁ取りあえず書き進めさせて頂きます。。
さて、皆さんも恐らくご存じの"純度"という言葉ですが、12話で
"100%にどれくらい近いか？"ってな意味ですとお話しました。
これが一番イメージし易い"純度"の説明なんですが、詳しく述べてい
くとドンピシャに正しい説明ではないんですよね。
世の中に"高純度ガス"ってのがあります。"高純度"って名の通り
100%にどれだけ近いのか？という"純度"という指標で"商品価値"
が決まってきます。普通に考えたら決まるはずなんですが、やっかい
なことにガスの"純度"には表現方法がいくつかあります。従ってその
"表現方法"まで比較しないと正しく"商品価値"が比べられません。
これが原因で"ユーザーが誤解する"ことがしばしばおきています。
困ったものですが、これを統一することも難しく、現在のところ"正し
く比較出来るようにユーザー側が賢くなる"しかありません。
以下の例ではどちらが"高純度"なのでしょう？
①純度99.9% Ar 不純物規格 O2 ②純度99.9% Ar 不純物規格 O2
"純度"という標記は同じ99.9%のアルゴンが二つ。
「どちらが高純度？」かと言うと・・・・・答は後ほど。。
純度の標記方法で最も一般的なものは［１００%－不純物］という方法
です。殆どの"ガスの純度"という表現は、不純物規格の合計を１００％
から引き算して９９．９９％などという表現をしていますよね。
よく知られていることですよね。
ここで少々疑問がわきませんか？
疑問に思っていることはありませんか？
①対象"不純物"は誰がどうやって決めるの？
②その不純物規格ってどうやって決めるの？
③"１００－不純物計"が純度（99.999%等の標記）と一致しない場合が
あるのはなぜ？
などなど．．．
このへんの疑問の少しお答えしましょう。
①不純物は誰がどうやって決めるのか？
決まり事って殆どありません。"殆ど"と表現したのは、公的に不純物
成分としての規格が定められている場合があるためですが、極一部に適用
される程度です。とは言え、決まり事とまで言い難いのですが、不純物の
決め方には一定の"考え方"が存在します。
１）そのガスの製造過程で混入または残存しえる成分
２）精製、移動、充填など、最終製品になるまでに入りえる成分
３）品質管理として不純物を規格分析可能な成分
概ねこの三つです。
つまり、各社の示す"ガスの純度"はこれら考え方に従いつつ・・・結局
各社の好きなように定められているという要素があるんです。。。。
なんだか書き進めてみたら自分が思っていたより難しいことにふれてしまったようです。今日はここで一区切りさせて下さい。
To be continued ......
by SGﾏｲｽﾀｰ
「高純度ガス」のことなら
川口液化ケミカル株式会社までご相談下さい。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県川口市のお天気は？
7月23日 金曜日
天気 はれ
ボンベ庫の温度 朝31℃、昼37℃、夜36℃
です。
朝顔は、朝咲く花です。
ですが、これからは咲く時間がどんどん早くなり
八月には夜明け、九月には夜明け前に咲きます。
これは、日没後十時間経つと咲くためで
日没がこれから早まるので咲く時間も早くなるんだそうです。
ｂｙ との
Ｔｉｔｌｅ：（30話）高純度ガスは本当に高純度なのか？ （特殊ガス）
ｴｯﾁﾝｸﾞｶﾞｽ Etching Gas
2010年7月22日 20:42
Q.エッチングとは？
A.レジストなどで作られたパターンを保護マスクにして、その下にある Si2 や Si3N4
ポリシリコン、配線金属などに同じパターンを蝕刻する技術です。
このうちガスを化学反応させてエッチングする方法がドライエッチング(Dry Etching)
で、真空中に反応ガスを入れて高周波電源をを加えると放電が生じて電離状態のプラ
ズマができます。そこで、電界で加速された電子との衝突によりガスが解離して、イオン
やラジカル原子や分子が生成されます。試料がプラズマ中に置かれる場合がプラズマ
エッチングで、試料とプラズマ領域が分離されている場合はドライケミカルエッチングと
言います。
以下に主なエッチング物質とエッチングガスを列記します。
ｴｯﾁﾝｸﾞ物質 ： ｴｯﾁﾝｸﾞｶﾞｽ
Si ： CF4,SF6,NF3,SiF4,BF3,XeF2,ClF3,SiCl4,PCl3,BCl3,Cl2,HCl,HBr,Br2,HI,I2
SiO ： CHF3,CF4+H2,C2F6,C3F8,c-C4F8
Al ： BCl3,SiCl4,Br2,BBr3,HBr
Si3N4 ： CF4,SiF4,NF3,C2F6,CHF3,c-C4F8
ﾚｼﾞｽﾄ ： O2,CF4+O2
Mo ： CF4
MoSi2 ： SF6+O2
W ： CF4,SF6+O2,SF6+Cl2+O2
Ti ： CF4,O2,SF6+O2,Cl2+He
Ta ： CF4,O2,SF6+O2
Cr ： Cl2
a-Si ： CF4+O2,Cl2+SF6
SnO2 ： CH3OH,C2H5OH,Cl2+O2
GaAs ： CF4,BCl3+Cl2
エッチングガスやエッチングガス用供給設備（配管工事含む）のことなら
川口液化ケミカル株式会社まで、ご連絡ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県川口市のお天気は？
7月22日 木曜日
天気 はれ
ボンベ庫の温度 朝32℃、昼37℃、夜36℃
です。
井の中の蛙、
大海を知らず。
されど、空の青さを知る。
一見、狭い世界でも、
深めた先にあるのは
果てしない宇宙。
ｂｙ との
ｴｯﾁﾝｸﾞｶﾞｽ Etching Gas
ガス精製の方法２ 冷やして捕まえる！
2010年7月21日 15:05
「排ガス処理」と「精製ガス」のブログ九回目になります。
本日は藤村Ｍ先生に「精製ガス」第四話の
お話をしていただきましょう！
では、よろしくお願い致します。
ガス精製の方法２ 冷やして捕まえる！
皆さん、こんにちは！
梅雨が明け、連日の猛暑日。体調を崩されてませんか？
・クーラーの利いた部屋で
・冷たいものばかり摂ってませんか？
「との」さんのご指摘にドキッとした藤村Ｍです。だっ
て冷たいものが飲みたくなるんだもん、などと子供のよ
うな言い訳を...
その冷たい飲み物、この時期の代表格はビールでしょ
うか。ＣＭやポスターなどで良く見かけますよね、水滴
のびっしりついたビールジョッキ。「シズル感」と言う
そうですが、「冷たそうな感じ」「グッと飲みたくなる
ような感じ」がうまく表現されています。凡百の言葉を
並べるより、シズル感溢れる１枚の写真。これで視覚と
食欲に訴えることができるのだそうです。
さて「水滴のびっしりついたビールジョッキ」。これ
が今回お話する精製の原理になります。
*******************************************************
前回は、パラジウム合金による「ふるい」式の水素精
製について触れました。コストパフォーマンスに難があ
るため広く使われることはないけれど、ここぞ( 超々高
純度水素が必要 )！という場面では切り札になります、
というお話でした。
しかし「金に糸目は付けない」なぁんてケースはほと
んどありません。やはり大量の高純度水素が必要な場合、
パラジウム合金「ふるい」精製はあきらめざるを得ませ
ん。そこで次善の策として登場するのがビールジョッキ、
ではなくて低温式精製、「冷やして捕まえる」方法です。
生ビールが美味しい６～８℃。これぐらいの温度でも、
梅雨時の湿気が充満している空気が相手なら目に見える
効果( 溢れるシズル感！ )が得られます。でも工業ガス
ではそうは行きません。例えばボンベで供給されている
水素ガス、メーカーさんのカタログをググってみると、
H2O -70℃
などと書いてありますね。これはどういう事なんでしょ
う？ 水がマイナス７０℃？ 意味が分かりませんよね。
実はこれ、その温度まで冷やしていくと、水分が結露
して観察できるようになりますよ。その程度の水分が含
まれていますよ、という意味合いなのです。－７０℃！
ビールジョッキとは桁違いです。
でも低温精製ではこれでも十分ではありません。例え
ば、水素ガス中に存在していて取り除きたい不純物には
・水分 沸点 100℃ / 融点 0℃
・二酸化炭素 昇華点 -79℃
・一酸化炭素 沸点 -192℃ / 融点 -205℃
・酸素 沸点 -183℃ / 融点 -219℃
・メタン 沸点 -162℃ / 融点 -183℃
・窒素 沸点 -196℃ / 融点 -210℃
------------------------------------------
水素 沸点 -253℃ / 融点 -259℃
などがあります。
ビールジョッキ表面の水滴のようにして「捕まえる」
ためには、これら不純物成分を最低でも「液体」または
「固体」の状態になるまで冷やさなければいけません。
ご覧いただければ分かるように液体窒素の沸点である
-196℃まで冷やせば、不純物成分はほぼ「液体」、場合
によっては「固体」にすることができます。-196℃でも
水素はガスのままなので、水素が捕まってしまうことは
ありません。これにて水素の精製一丁上がりです(笑)。
※ 記載した沸点・融点は各ガスとも１気圧での値
です。精製( きれいに )したい水素中での分圧
では、この沸点・融点で液化・固化するとは限
りません。
■低温式水素精製のメリット
パラジウム合金膜透過式ほどではありませんが超高純
の水素が得られます。しかもパラジウム式と違って大流
量でも精製できます。
■低温式水素精製のデメリット
・やっぱり値段が高い
これまたパラジウムほどではありませんが、液体窒素
を使用するため、供給設備( 暖まらないように断熱した
配管など )が高くつきます。また液体窒素は蒸発して減
少するんで補充しなければなりませんから、ランニング
コストも馬鹿になりません。
・低温⇔高温の繰り返しによる設備劣化
液体窒素で-196℃に冷やす( 不純物を捕まえる )、高
温にする( 捕まえた不純物を放出する )、を繰り返すの
で設備に負担がかかります。定期的な点検をお忘れなく。
２回続けて水素精製のお話になってしまいました。いか
がだったでしょうか。今回はここまでとさせていただき
ます。
by 藤村Ｍ
ガス精製装置や高純度ガス、高純度ガス用機器など
川口液化ケミカル株式会社までご相談ください。
TEL 050-8881-7393
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県川口市のお天気は？
7月21日 水曜日
天気 はれ
ボンベ庫の温度 朝32℃、昼39℃、夜36℃
です。
「リップカレント」をご存知ですか？
海の海岸で起こる離岸流のことです。
海水浴場で地元の住民のおじいさんが、孫の胴体にロープを結わき
海に入れてました。
「何やっているんですか？」
と聞くと・・・
「海は恐いんだ。みんな平気で泳がせているけど、あっという間に浚われちゃうぞ！」
海には、リップカレントという岸から沖合いへ向う速い流れがあります。
この流れに入ると、水泳選手でも流されるほどで水の事故が
起こり易いのだそうです。
岸に向って泳いでも沖合いに流されるようなときは
岸と平行に泳いでみると良いそうです。
リップカレントの幅は狭いので、流れから逃れることができるのだとか。
小学校の２５ｍがやっとのような子供や、場合によっては大人でさえも
平行に泳ぐだけで息つくようであれば、危険だということですね。
命を賭けて、気をつけましょう！
ｂｙ との
ガス精製の方法２ 冷やして捕まえる！
薄膜作成のﾓﾆﾀﾘﾝｸﾞ
2010年7月20日 23:42
真空蒸着やイオンプレーティング、スパッタリング、CVD、MBEなどの
薄膜を作成する際のモニタリング機器には以下のようなものが利用さ
れております。
モニタ範囲 ※精度
１０-3 ～ １０4Pa 隔膜真空計（真空・全圧）
１０-1 ～ １０3Pa ピラニ真空計（真空・全圧）
※ ±3%
１０-5 ～ １０-1Pa 三極管形電離真空計（真空・全圧）
※ ±15%
１０-8 ～ １０-2Pa ﾍﾞﾔｰﾄﾞ・ｱﾙﾊﾟｰﾄ真空計（真空・全圧）
１０-5 ～ １０ スピニングローター真空計（真空・全圧）
※ 7% 1%以下 / 5年
１～４００AMU / 1.3 x 10-2Pa 以下 四重極型重量分析計（真空・分圧）
Heﾘｰｸﾃﾞｨﾃｸﾀｰ 磁界偏向質量分析計（真空・分圧）
0.02 SCCM ～ 750 SLM 熱式質量流量制御計（ﾏｽﾌﾛｰｺﾝﾄﾛｰﾗｰ）MFC（導入ガス量）
※ ±1%
0.5 cc/min ～ 5,000 L/min フロート式流量計（面積式）（ガス導入量）
※ ±2%FS
-273 ～ +1,900℃ 熱伝対（基板温度）
※ 0.1℃
-50 ～ 3,000℃ 赤外放射温度計（基板温度）
※ 1℃
+40 ～ 600℃ ヒートラベル（基板温度）
※ ±5℃程度
0.1 nm 水晶振動子法（成膜速度・膜圧）
※ 0 ～ 100 μm
10 μm ～ 数 μm 光干渉法（成膜速度・膜圧）
※ ±1 ～ 10 nm
0.1 nm ～ 1 μm 原子吸光法（成膜速度・膜圧）
※ 0.1 nm
０ ～ １０ μm ｴﾘﾌﾟｿﾒｰﾀｰ（膜特性）
※ n=±0.005 , d=±0.3nm
数十 nm 以下 RHEED（膜特性）
１０11 ～ １０19 個・m-3 ﾌﾟﾛｰﾌﾞ計測法（プラズマ）
１０17 ～ １０19 個・m-3 発光分光法（プラズマ）
真空・ガス導入量、基板温度、成膜速度・膜圧、膜特性、プラズマなど
各種計測器のお問い合わせのことなら川口液化ケミカル株式会社まで
ご連絡ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉川口のお天気は？
7月20日 火曜日
天気 はれ
ボンベ庫の温度 朝31℃、昼37℃、夜36℃
です。
所変われば、さまざまなやり方があるものです。
鹿児島本線つり革
ｂｙ との
薄膜作成のﾓﾆﾀﾘﾝｸﾞ
高圧ｶﾞｽ設備（KHK認定設備）
2010年7月19日 18:01
高圧ガスの定義で圧力、流量、単位時間当たりの消費量など法規
定められた高圧ガス設備や、それに類するガス設備の場合には、強
度計算、材料証明書などを用意し、耐圧・気密試験などを認定機関
ったものが必要になります。
高圧ガス設備試験受験済み ボンベマニホールド（ガス集合設備）
高圧ガス設備のボンベ集合装置、ガス供給設備、実験用高圧容器など
ご相談に応じて、設計・施工・試験などを行ないます。
高圧ガス設備試験成績証明書 銘板
※高圧ガス設備には、非常に納期のかかるものが多いためご注意ください。
高圧ガス、高圧ガス設備、高圧ガス現場配管工事など
川口液化ケミカル株式会社まで、ご連絡下さい。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉のお天気は？
７月１９日 月曜日
天気 快晴
気温 29℃（PM11:00)
です。
今日の日中の気温は東京でも 36.4℃ を記録しました！
明日で小学校は終業式で夏休みです。
この日差しですと、あっという間に子供達はプールで
真っ黒に日焼けしそうですね。
ｂｙ との
高圧ｶﾞｽ設備（KHK認定設備）
無酸素銅製容器
2010年7月18日 22:45
極低温液化ｷｾﾉﾝｶﾞｽ対応でありながら、高真空、高気密性の求められる
無酸素銅製大型容器です。
国家プロジェクトの超高精度検出センサーを容器内に収納し、地球の
原始のレベルを解析する試験設備になります。
無酸素銅製ﾁｬﾝﾊﾞｰ
超高精度のセンサー感度を補うために、容器の材質は無酸素銅製で製作
されております。
液化Xeｶﾞｽ対応機器
低温試験のため手前に液体窒素LGC容器が見えますが、相当大きなCu製
容器です。この大型容器の漏れを検査するため、更に大きな容器を漏れ検
査のためだけに製作し試験を行っています。
極低温、高真空、液化ｶﾞｽ設備など複合的に絡み合う
試験設備・容器・ｶﾞｽ供給設備など
川口液化ケミカル株式会社まで、ご相談ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉のお天気は？
7月18日 日曜日
天気 快晴
気温 27℃（PM10:30）
です。
昨日にも増して、太陽光線の眩しい一日でした。
サッカー少年団の代表者は言います。
炎天下で練習をしていて顔が真っ赤になってヘバッてしまう
子供に共通点があるそうです。
家庭用の皮を剥くのヒマワリをシェルにする方法
・いつも自宅では強めにクーラーの利いた部屋に居る。
・飲み物、食べ物を喉越しの良い、冷たいものを多く摂っている。
大人も気をつけたいですね！
ｂｙ との
無酸素銅製容器
火災防止策搭載ガスコンロ
2010年7月17日 23:23
一時期、ガスコンログリルからの火災が話題を呼びましたが
グリルの清掃を怠るとより火災に繋がることが解ってきました。
このような火災を未然に防ぐ機能を搭載したガスコンロが発売
されました。
リンナイ製ハオシリーズは、コンロ内部の後方にパイプを搭載し
万が一の場合でも炎が出るのを防ぐ構造で、グリル庫内の温度
が異常に上昇した場合には自動的に発火を防止します。グリル
の清掃不足などによる火災を防ぐ事が出来る工夫がされておりま
す。
また、グリル消し忘れ消火機能により１５～２０分で自動消火され
ます。タイマーにより1～15分間（片面焼きは1～20分間）の自動
消化ができます。うっかりした火のつけ忘れや、長電話などで、目
を離しても安心です。その他「ＳＩセンサー」で鍋底温度を監視して
いますのでテンプラ火災や、魚焼きの焦げつき防止にも役立ちます。
そしてガスコンロの特徴でもあるムラのない炎で、鍋底全体を暖め
られますので、美味しいお料理作りに欠かせません。
グリル火災防止機能搭載のハオガスコンロに関する
お問い合わせは、川口液化ケミカル株式会社までどうぞご連絡ください。
ＴＥＬ 050-8881-7393
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉のお天気は？
7月17日 土曜日
お天気 晴れ
気温 34℃
です。
いよいよ梅雨明けで,厳しい夏日が待っています。
古来からの滋養強壮の自然食、梅干やラッキョウで
体の治癒能力と免疫力を整ましょう。
ｂｙ mtono
今日の日中は午後に入り、蒸暑さの不快指数最高調でした。
小学校校庭でプレーする少年野球や少年サッカーにも
体調不良で倒れた子供が続出してました。
十分な水分補給と、日差しが強い時間は頭を温め過ぎないよう
休憩を挟みながらプレーしましょう。
by との
火災防止策搭載ガスコンロ
Ｔｉｔｌｅ：（29話）容器整備が高価なわけ （特殊ガス）
2010年7月16日 19:02
特殊ガスについて解説する連載コーナー第二十九回目になります。
スペシャリティガス職人の SGマイスターさんにご登壇いただきましょう！
それでは、よろしくお願い致します。
（29話）容器整備が高価なわけ '10.7.16
こんばんは
酸素ボンベが恐いという話でちょっと触れました耐圧試験・・・
特殊ガスの世界では"容器整備の一部"と位置づけて語られます・・・
って意味不明でしょうか？
さて今日は、特殊ガスの容器整備についてのお話です。
前話で、一般工業用と特殊ガスでは容器の使い方というか．．．違いがある
と言うことについて耐圧試験に絡めてふれました。業界に関わりある方はご
存じの通り、特殊ガス用容器の整備料は一般ガスの整備料と比べて時に１０
倍コストです。が、その理由をキチンと説明出来る業界人・・・実はあまり
いないんです。
なぜかって？
例えば特殊ガスを売っている営業マンも実は教えられていない秘密が多い
からなのです。
過去の記事で色々と特殊ガスの技術についてふれましたが、実は特殊ガスの
技術の中で最も重要なのは"容器整備技術"なんです。今までお話した色々
は全て"容器整備技術あっての技術"と言っても過言ではありません。どう
いうことかと言うと・・・
ちゃんとした容器整備がされていない容器では・・・
１）不純物が保証出来なくなります
２）すぐに経時変化がおきて濃度が変化してしまいます
３）腐食などが進行して保安が損なわれます
などなど、特殊ガスが特殊ガスたる所以の技術事項・保証事項が全て叶わな
いことになってしまいます。
昔話ですが、こんなお客様がいました。。。
「おたくから容器ごとガスを買うと異常に高いから容器だけは用意するから
ガスだけ詰めてよ。」
これに対し、私は次のようにご説明しました。
「容器を準備頂くのは構いませんが、その容器に弊社の容器整備が施せない
場合はガスの充填も出来なくなります。また弊社では容器をお預かりした
後に容器整備を行います。結果、御社にとってかえって割高になってしま
います。」
この説明だけでは、お客様はすぐにご理解頂くことができませんでした・・・
ガスの精製器というものが存在します。
ガスの不純物を取り除き、100%に近づける装置です。ガスってやっかいで
簡単に運べませんよね。だから配管だの容器だのが必要になる。きれいなも
のも、汚い入れ物に入れては汚れてしまう。
ガスを汚すものってなんでしょう？
高圧ガスの容器の中には"汚す要因がいっぱい"あるんです。
そのため、その要因を極限に抑えるいろいろなノウハウが生まれました。
水を乾燥で取り除くことは"保安上"も必要ってお話もしましたし。
容器整備って特殊ガスの製造技術の根幹です。
キチンと容器整備されていない容器に標準ガスを入れると"値が変化"して
しまいます。"値が命"の標準ガス・・・値が変化してしまっては使えません。
水分を嫌がる"半導体プロセス"・・・半導体の材料ガス中の水分不純物を
極限に減らす"精製技術"があっても、容器整備技術が無ければ無意味です。
「マイスター」などと名付けて頂きました手前、少しは容器整備について
具体的に語りたいところなのですが・・・
諸事情によりお話出来ないのが残念です（＾＾；）
今日はこのへんで。
by SGﾏｲｽﾀｰ
特殊ガスのことなら
川口液化ケミカル株式会社へどうぞご相談下さい。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉川口のお天気は？
7月16日 金曜日
天気 はれ
ボンベ庫の温度 朝28℃、昼33℃、夜32℃
です。
全英オープンゴルフ（セントアンドルーズ）で、第二ラウンドがスタートしてます。
－２で谷口選手がスタートし－４でホールアウトしました。
－４（17位）スタートの石川遼選手が何処まで伸ばせるか？
期待しましょう！
ｂｙ との
Ｔｉｔｌｅ：（29話）容器整備が高価なわけ （特殊ガス）

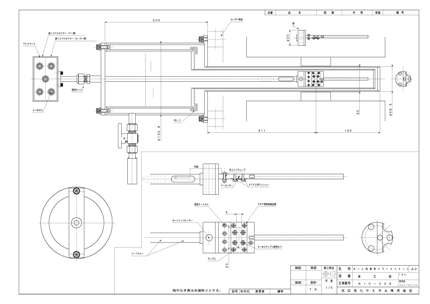

クライオスタット
2010年7月15日 11:05

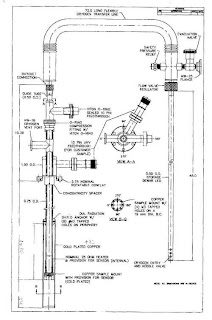

2K Cryostat
クライオスタットなどの極低温システムは、使用する液体窒素や液体
ヘリウムなどは十分な知識と危険性を理解しておく必要があります。
液体窒素や液体ヘリウムは、毒性が無く不燃性ガスでもあるため経験の
ある方であってもその危険性を忘れがちです。クライオスタットに極低
温ガスを使用すると凍傷・窒息・爆発・感電などの危険性があります。
爆発する？ なぜ？
と、疑問に思われた方は特に注意が必要です。
湿度が高く、クライオスタットの性能劣化などにより蒸発量が激しいと、
液化ガスの出口が水分によって閉塞しクライオスタットが爆発することが
あるのです。逆に液体ヘリウム容器のように蒸発量が非常に小さくなるよ
う設計された装置であっても、出口を開放のまま放置した場合、水分を吸
い込んで閉塞する場合があります。
通常、クライオスタットや液化ガス容器はこれらのトラブルを未然に防ぐ
ため安全弁などの機器を付属しております。しかし、少しでも通常と違う
現象が発生した場合には注意が必要です。仮に閉塞しているだろう状態に
なった場合（安全が確保できるのであれば）安全装置が働いていることを
確認した後、閉塞した箇所をヒートアップするなどして開放してください。
-196℃ の液体窒素は汎用ガスですのでご存知の方も多いかと思います。
-268.9℃ の液体ヘリウムの場合には、どのようなことを注意すればよいで
しょうか？
液体ヘリウム取扱い上の注意事項
・液体ヘリウム容器は専用のものを使用してください。
・液体ヘリウムは専用のトランスファーチューブを使用しないと移送でき
ません。
・運搬直後のヘリウム容器は内圧が非常に高くなっている場合があります。
圧力をブローさせる場合、容器に設置されている、バルブを開きますが、
ゆっくりと開きましょう。回収させている場合でも、急激に開いた場合
には大量の低温ヘリウムガスが放出されたいへん危険です。
・液体ヘリウム輸送管（トランスファーチューブ）を挿入する場合、ゆっ
くりと挿入します。液体ヘリウムは蒸発潜熱が小さいため、少しの熱を
加えても、直ぐに蒸発します。
・液体ヘリウム容器使用後は回収ラインに接続し保管するか、低圧安全弁
を使用し、若干内圧を高めた状態で保管してください。回収しないヘリ
ウム容器は常に微量のヘリウムガスを空気中に放出していますので、換
気の良い場所で保管して下さい。
・液体ヘリウムをクライオスタットに移送している場合、多くのクライオ
スタットのヘリウムガス出口は低温状態となり凍結を起こします。非常
に消費量が多 い場合にはその部分で空気が液化します。液体空気は発
火性があるため非常に危険です。これを防ぐために急激な移送を行わな
いことと、配管に簡易断熱材を施工するなどの方法が有効です。
・小型容器に多い液化窒素シールド型容器は液体ヘリウムが入った状態で
は、液体窒素の蒸発量が非常に小さくなるため、低圧安全弁などを付け
閉塞しないよう注意してください。また、液体窒素シールド型容器は蒸
発量を小さくするため挿入径が小さい（パイプの細い）場合があります。
操作方法が悪い場合、パイプの中で水または窒素によって閉塞してしま
うケースがありますので注意が必要です。それを防ぐために低圧安全弁
を使用するか微量流量計を付けて閉塞しないことを毎日確認して下さい。
※万が一、閉塞した場合速やかに製造メーカーに連絡し指示を仰ぎます。
液体ヘリウムを使用する場合出来るだけ製造メーカーの業務時間中の
日中に行うことをお薦め致します。
極低温ガスを使用する場合にはくれぐれもご注意下さい。
液体ヘリウムのご用意やご検討談会の相談など
川口液化ケミカル株式会社まで、ご連絡ください。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県川口市のお天気は？
7月15日 木曜日
天気 はれ
ボンベ庫の温度 朝26℃、昼30℃、夜30℃
です。
芸能ネタで恐縮ですが、人気者のナインティナイン岡本さん
が長期のお休みを発表されましたね。
一般人であっても、有名人であっても、誰であっても
心身ともに無理があっては続かないのではないかと思います。
ｂｙ との
クライオスタット
■除害装置の原理に関して（その２） （排ガス処理）
2010年7月14日 14:48
毎週水曜日の「排ガス処理」と「精製ガス」のブログ八回目です。
今日は「精製ガス」の順番なのですが、先週に引き続き「排ガス処理」
の第五話を藤村Ｆさんにお願いしましょう！
では、よろしくお願い致します。
■除害装置の原理に関して（その２）
前回の（その１）に続いて除害装置の主な方式とその方式のメリット・
デメリットを紹介致します。
今回は残りの『燃焼式』、『電気加熱式』、『プラズマ式』を紹介します。
１、燃焼式
一般的に気体燃料（都市ガスやプロパンや水素）の燃焼火炎を利用
して分解処理するものです。可燃性ガスは着火源（火種）があれば燃
えてくれます。ＰＦＣガス等は燃焼火炎で熱分解させます。
メリット ：大流量処理に向いています
運転ＯＮ（着火）で直ぐに処理が可能
デメリット：燃料の設備が必要
高温の処理ガスを冷ます為に、大量の空気もしくは水が必要
２、電気加熱式
ヒーターの熱を利用して分解処理するものです。
メリット ：必要な用力が少ない（電気・水）
デメリット：処理対象ガスによって、ヒーターへの負荷が高くなり定
期的な交換が必要となる。運転ＯＮから処理可能までに
２～４時間程度の暖気運転時間が必要で高温の処理ガス
を冷ます為に、大量の空気もしくは水が必要
３、プラズマ式
超高温（２０００℃近く）のプラズマ熱を利用して分解処理するもの
です。プラズマの発生方法として、マイクロ放電、ＲＦ放電、アーク放
電などがあります。身近なプラズマの例として家庭にある『蛍光灯』は
アーク放電を利用したものです。
メリット ：必要な用力が少ない（電気・水）
デメリット：どのプラズマ発生方法であっても、定期交換部品が必要
高温の処理ガスを冷ます為に、大量の空気もしくは水が
必要ここ数年で新しく販売された方式である為、納入実
績数が少ない。
今日はここまで！
次回は除害装置を導入する時に必要な情報を紹介します。
お楽しみに！！（＾Ｏ＾）／=
by 藤村F
排ガス処理装置（除害装置）のことなら
川口液化ケミカル株式会社まで、ご連絡ください。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県川口市のお天気は？
7月14日 水曜日
天気 曇りのち晴れ
ボンベ庫の温度 朝20℃、昼30℃
です。
野口晴哉 「苦」 より
苦を避くるは苦の因
楽を求むるは苦の因
楽のみならば
楽すでに楽ならず
苦中に感ずる楽こそ
真の楽なり
楽は自然に来るもの
苦は自ら迎え求むるもの
世に苦なし
されど人 楽を求めて苦しむ
苦楽一なり
離れて存在すべからざるものなり
ｂｙ との
■除害装置の原理に関して（その２） （排ガス処理）
圧力
2010年7月13日 18:27
Q, 「圧力」 とは？
A, 「単位面積を垂直に押す力」 のことです。
単位面積は、1cm2（平方ｾﾝﾁﾒｰﾄﾙ）、1m2（平方ﾒｰﾄﾙ）、1in2（平方ｲﾝﾁ）、1ft2（平方ﾌｨｰﾄ）、1km2（平方ｷﾛﾒｰﾄﾙ）など、数値が「１」の面積のことを言います。
力の単位には、[g重]、[kg重]、[dyn]、[kg・m/s2]、[g・cm/s2]
などいろいろあります。
従って「圧力」は、面積の単位と力の単位の組み合わせによっていろいろな表現が
できます。
・面積1[cm2]の面を垂直に押す力[kg重]
・面積1[m2]の面を垂直に押す力[N]
・面積1[cm2]の面を垂直に押す力[dyn]
圧力 ＝ 力 ／ 面積 （ 力 ÷ 面積 ） ということですから、圧力の単位についても
圧力の単位 ＝ 力の単位 ／ 面積の単位 （力の単位÷面積の単位）となります。
・[ kg重 ／ cm2 ] ｷﾛｸﾞﾗﾑ重毎平方ｾﾝﾁﾒｰﾄﾙ
・[ N ／ m2 ] ﾆｭｰﾄﾝ毎平方ﾒｰﾄﾙ
・[ dyn ／ cm2 ] ﾀﾞｲﾝ毎平方ｾﾝﾁﾒｰﾄﾙ
※ほかにも [ g重／mm2 ] [ g重／in2 ] など他にもたくさん考えられます。
ここで理解し難いのが、旧単位の kgf/cm2 と 現行SI単位系の MPa との、「単位の考え方の違い」と、「数値の違い」なのです。
旧単位の kgf/cm2 は、上記の説明の通り、1cm2の単位面積あたりに加わる kg単位の重さが加わった状態を圧力にしたものです。
ところが・・・
MPa単位は、1m2の単位面積あたりに加わる力 N （ﾆｭｰﾄﾝ）のことです。
ニュートンの定義は、1 kg の質量の物体に働くとき、加速度の大きさが 1 m/s2の加速度を与える力の大きさとしています。
重量 [kg重] と 力 [N] でただでさえ解り難いのに、加速度 [m/s2] まで出てきたら
ようやく国家試験の一販や二販、設備士を取得した人でも、面倒くさくなりますね。
考え方から離れて、単純に換算式で計算してしまうほうが簡単です！
1 kgf/cm2 ≒ 0.098 MPa
（１キロは、だいたい ０．１メガ）
1 MPa ≒ 10.2 kgf/cm2
（１メガは、だいたい １０キロ）
※ 1 kgf/cm2 ≒ 98 kPa
1 kPa ≒ 0.01 kgf/cm2
お試しください。
高圧ガスのご用命、高圧ガス設備の準備、お見積もり、ガス配管工事施工まで
川口液化ケミカル株式会社へご連絡ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県川口市のお天気は？
７月１３日 火曜日
天気 あめ
ボンベ庫の温度 朝23℃、昼22℃、夜21℃
です。
整体法創始者の伝記
「回想の野口晴哉 朴歯の下駄」
野口昭子（近衛文麿長女） 著より
「溺死した人の体は水に浮かぶということだが、溺死する人は体が浮かばない
から、沈むに違いない。死んだ人が浮かんで、生きている人が浮かばない第
一の理由は、沈むまい、浮かぼうと足掻くからだと、ある水泳の名人が私に語
ったことがあったが、浮かぼうと焦り、沈むまいとする努力を捨てれば、自づか
ら浮かぶ。
人の体は本来浮かぶものだと悟ることが、水泳上達の秘訣であって、浮き袋
に頼るうちは、決して上昇しないものとも語った。
然るに本来、健やかであるべき生命に生きている多くの人々は、沈むまい、
浮かぼうと、もがいている。健康になろう、丈夫になろう、病気を治そうと、努め
焦る程に、却って本来の生命の働きが発揮されなくなる。
生命の合目的性や適応作用を、十分に働かせるには、やはり本来の健康に
目覚め、いろいろの浮き袋を捨ててしまわなければならない・・・。」
ｂｙ との
圧力
Chemical Vapor Deposition
2010年7月12日 19:48
ちょっと古いのですが、成膜装置のＣＶＤについてご紹介いたします。
CVDで成膜する主なガスを使用しての反応膜は？
SiO2 SiH4 + O2 → SiO2 +H2
PSG SiH4 + PH3 + O2 → SiO2 + P2O5 + H2
Si3N4 SiH2Cl2 + NH3 → Si3N4 + HCl + H2
ﾎﾟﾘSi SiH4 → Si + H2
W WF6 + Si → W + SiF4
WSi2 WF6 + SiH4 → WSi2 + HF + H2
などです。
CVDは、高温での化学反応で酸化膜や窒化膜などなどの薄膜をウエハー上に
堆積させる方法で、SiO2膜はシラン(SiH4) を酸素と反応させて作られます。
層間絶縁膜に用いられる PSG(Phospho-Silicate Glass) を作る場合に、ﾎｽﾌｨﾝ
(PH3) を添加すると P が SiO2 に取り込まれて PSG ができます。
窒化膜 Si3N4 は、アンモニア(NH3) とジクロルシラン(SiH2Cl2) あるいは SiH4
との反応で作られます。ポリシリコンも SiH4 の熱分解で作られ、金属膜のタング
ステン(W) やタングステン・シリサイド (WSi2) も化学反応で作られます。
ＣＶＤ成膜の方法には減圧ＣＶＤと常圧ＣＶＤの２種類があり、減圧ＣＶＤは
LPCVD ( Low Pressure CVD ) といわれ、大気圧の 1/100 ～ 1/1000 の低い
圧力で成膜されます。低圧のためにガス分子同士が衝突する機会が減り、広範
囲にわたりガス濃度が均一になるため、膜の成長も均一になるのです。常圧CVD
は大気圧での成長ですから膜圧の均一性はＬＰＣＶＤに比べ劣りますが、ガス
分子の数が多いので膜の成長速度が早い特徴があります。
ＣＶＤ膜の成長温度を下げるためには、光ＣＶＤで水銀ランプやエキシマレーザー
の紫外線を炉内のガス（SiH4,Si2H6)に当ててガスの分解を促進させた結果、低
温での反応が可能になります。プラズマＣＶＤでは、減圧下での放電で発生した
ラジカルの高い活性度によって、低温での反応が可能になるのです。
各種ＣＶＤで使用する、ガス供給系、ガス制御機器、装置組込ガス配管
特殊ガス配管工事など、川口液化ケミカル株式会社までご相談ください。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県川口市のお天気は？
７月１２日 月曜日
天気 曇りのち雨
ボンベ庫の温度 朝25℃、昼27℃、夜26℃
です。
「自分のせいじゃない」 なんて、小さなことを言ってちゃ
いつまでも 「器」 は、小さいままだ。
どれだけ損をして、どれだけ許せたか。
それが、あなたという「器」。
ｂｙ との
Chemical Vapor Deposition
保安上必要な強度を有するﾌﾗﾝｼﾞ接合又はﾈｼﾞ接合継手 （その二）
2010年7月11日 18:42
高圧ガス保安法 一般高圧ガス保安規則 例示基準
「保安上必要な強度を有するﾌﾗﾝｼﾞ接合又はﾈｼﾞ接合継手」
試験装置は、キャリブレーションを必要とする理由
規則関係条項
・第六条第一項第三十五号
・第十二条第一項第一号
・第二十二条
・第五十五条第一項第二十三号
前回に続き、「継手に関する基準」から続きからみてみましょう！
３、ネジ接合継手を配管の接合に用いる場合にあっては、次の基準に適合
するものであること。ここでいう「ネジ接合継手」とは、2圧縮リング型式
、メタルガスケット型式、メタルCリング型式などネジで締め付ける構造の
うち継手の気密がネジ以外の接触面で保たれる構造のものをいう。
（１）２圧縮ﾘﾝｸﾞ型式のものを用いる場合
イ、適用できる管
この型式の継手が適用できる管は、次の基準によるものであること。
１）呼び径10A以下のものを使用すること。
２）SUS304,SUS316 等当該毒性ガスに腐食性を有する材質を使用したものであること。
３）材質は、日本工業規格品又はこれと同等以上のもの（BS (British Standard)、
DIN (Deutsche Industrie Normen)等の海外の材料規格のものをいう）であること。
４）外径及び肉厚の許容差は、当該継手の仕様にあった適切な値のものであること。
５）硬さは、当該継手の仕様にあった適切な値のものであること。
ロ、施工
施工に当たっては、次の基準によること。
１）ネジ接合継手を用いて配管施工を行う場合は、当該継手に関する十分な知識及び
経験を有する者が行なうこと。
２）ネジ接合継手は、過度の繰返し条件、振動、衝撃、脈動等のある場所には用いないこと。
３）管の外表面に傷の無いことを確認すること。
４）管は、予め所定の長さに切断しておくこと。
５）管の切断は、チューブカッターを用いて行なうこと。
６）管の切断後は、切断面のバリ取り等の処理をし、また、切断面が管の長軸に対して
直角であることを確認すること。
７）管の曲げ加工を行う場合は、継手直近では行わず、当該継手の仕様書又は取扱説明書
に従って行なうこと。
８）継手部品は同一仕様のものを用い、他仕様のものとの混用はしないこと。
９）継手の締め付けは、指締め（指により袋ナットを締めることをいう。以下同じ。）、
本締め（工具により袋ナットを締めることをいう。以下同じ。）の順に行なうこと。
１０）継手の指締めの強さは、当該継手の仕様書又は取扱説明書に従って行なうこと。
１１）複数のネジ接合継手を使用する場合は、それぞれを指締めした後配管系の全体又は
部分ごとに調整をし、その後本締めを行なうこと。
１２）本締めを行う場合は、継手本体が回転しないよう工具で固定して行なうこと。
１３）継手の施工後は、当該継手の仕様書又は取扱説明書に従い、締付け状態を確認
すること。
１４）配管を取り外すため継手を分解した場合は、継手部分及び気密を保持する面に
傷が付かないよう保護すること。
１５）継手の分解、再締め付け回数は、当該継手の仕様書又は取扱説明書によることとし
不明確の点は当該継手メーカーへ照会すること。
（２）２圧縮リング型式以外のものを用いる場合
イ、適用できる管
この型式の継手が適用できる管は、次の基準によるものであること。
１）呼び径25A以下のものを使用すること。
２）SUS304,SUS316 等当該毒性ガスに耐蝕性を有する材質を使用したものであること。
３）材質は、日本工業規格品又はこれと同等以上のもの（ (1)イ.3) の例に同じ。）であること。
４）外径及び肉厚の許容差は、当該継手の仕様にあった適切な値のものであること。
ロ、施工
施工に当たっては、次の基準によること。
１）ネジ接合継手を用いて配管施工を行う場合は、当該継手に関する十分な知識及び
経験を有する者が行なうこと。
２）ネジ接合継手は、過度の繰返し条件、振動、衝撃、脈動等のある場所には用いないこと。
３）管の外表面に傷の無いことを確認すること。
４）管の切断は、チューブカッターを用いて行なうこと。
５）管の切断後は、切断面のバリ取り等の処理をし、また、切断面が長軸に対して
直角であることを確認すること。
７）管の曲げ加工を行う場合は、継手直近では行わず、当該継手の仕様書又は取扱説明書
に従って行なうこと。
８）配管を取り外すため継手を分解した場合は、継手部分及び気密を保持する面に
傷が付かないよう保護すること。
９）メタルガスケット型式の継手等ガスケット等を使用している継手を分解した場合は
当該がスケット等を交換すること。ただし、リテーナー付きのものにあっては、この限り
ではない。
以上。
現場の施工方法まで規定する細かなものです。
法令で定められていることを知らない職人さんもいらっしゃるかもしれませんが
上記の内容は全て法律です。
毒性ガスや腐食系ガスなど特殊ガス配管工事の設計、施工など
川口液化ケミカル株式会社までご相談ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県さいたま市のお天気は？
７月１１日 日曜日
天気 くもり時々あめ
気温 26℃（PM7:00)
です。
本日は第二十二回参院通常選挙投票日でしたね。
どちらの候補、政党に投票されましたでしょうか？
NHK TV龍馬伝も時間をずらして放映し、夜半にかけて
今後の日本の政局が決定します。
また、捻れてしまうのかな？
ｂｙ との
保安上必要な強度を有するﾌﾗﾝｼﾞ接合又はﾈｼﾞ接合継手 （その二）
ﾌﾟﾛﾊﾟﾝｶﾞｽ機器 展示即売会（埼玉川口地区）
2010年7月10日 20:26
お台所のガスコンロや給湯器はディスカウントセンターなどでもご覧いただけますが
今、話題の 「浴室乾燥機」 や最新の 「ガラストップガスコンロ」 などガス機器の実
機をご覧いただける機会を設けております。
日時 ： 平成２２年７月１９日 月曜日 （祝日）
午前 １０：００ から 午後４：００まで
場所 ： 埼玉県川口市大字峯字前 520-1
サイサン鳩ヶ谷営業所内（ガスワンショップ 鳩ヶ谷店）
主な展示機器
・浴室乾燥暖房機
・床暖房
・浴室ユニットバス
・ほかプロパンガス機器全般
当日お越しいただたいたお客様には数量限定で、スペシャル特価にてガス機器をご提
供させていただきます。
また、この暑い時期にお越しいただけるお客様のために、キンキンに冷やしたカキ氷と
焼きソバをご用意しております。会場にご一緒される小さなお子様向けに、お菓子の
掴み取りもご用意しておりますので、どうぞゆっくりご覧ください。
さらに！ 大抽選会を企画しております！！
ご来場いただいた際に抽選券をお配りいたします。
午後３時から始まる抽選会では、特賞の１等賞には
「肉の万世」 豪華商品
をご用意しております。
１５：００から始まる抽選会には、是非ともご参加ください。
きて！みて！さわって！ ためしてガス展！！
プロパンガス展示会（感謝祭）のお問い合わせは
川口液化ケミカル株式会社までご連絡ください。
ＴＥＬ 050-8881-7393
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉のお天気は？
７月 １０日 土曜日
お天気 晴れ
気温 28℃(PM8:30)
です。
ワールドカップサッカーがいよいよ大詰めです
決勝選は見逃せないですよね！！
にわかファンの私も、お祭り騒ぎに便乗して楽しんじゃいます！
by mitono
「言ったことが、成る (＝実現する) 」 と書いて、「 誠（まこと）」 と読みます。
日々、誠を尽くして生きた人間の言葉には、不思議な妙力が宿り、
語った夢が実現するようになるのではないでしょうか。
ｂｙ との
ﾌﾟﾛﾊﾟﾝｶﾞｽ機器 展示即売会（埼玉川口地区）
Ｔｉｔｌｅ：（28話）酸素ボンベが恐い（その２） （特殊ガス）
2010年7月 9日 18:53
特殊ガスに関するお話を、専門家の SGマイスターさん が綴る
連載ブログ第二十八回目になります。
夏にちなんだ、怖い話だそうですよ。
心して見てみてください。
では、始めましょう！
（28話）酸素ボンベが恐い（その２） '10.7.9
こんにちは
世の中がワールドカップやウインブルドンで盛り上がっているような
時だからこそ、作業が疎かになってミスオペ～事故を引き起こすことっ
てあるんです。
ゲームが気になるなら・・・いっそのことお休みとってじっくりって言う
のも安全上必要なことです。。。(^_^;)
と妙な宣言？言い訳？を接頭語に本日も先週の酸素ボンベが恐いってお話
のつづきを少々・・・
高圧ガス容器は"耐圧試験"が義務づけられています。
業界に関わりのある方はご存じの通り。そしてこの"耐圧試験"がどのよ
うに行われているかもご存じだと思います。
そうです。水圧による試験を実施しますよね。
"（18話）高圧ガス容器の本当の耐圧"でもちょっとお話していましたね。
容器の中に高い"水圧"をかけて、その時に容器がどれくらい耐えられるかを
調べ、一定の基準をクリアするものを合格とします。
さて今日の議論は"耐圧試験の方法"では無く・・・ここで容器の中に残った
水分をどうやって取り除くべきか？！ってところに着目です。
高圧ガスの容器の中には必ずこの耐圧試験で使った水が残ってしまいます。
特別にこの水分が残らないように手を加えなければ、実際かなりの水分が
容器の内部に残存しています。
耐圧試験の手順を最も簡単に書くと
① 容器弁を外す、② 水圧試験を行う、③ 容器弁を取り付けるです。
これは一般的に使用される高圧ガスの容器の場合です。
特殊ガスの場合、水は最も嫌われる邪魔者です。
その為、少し手順が増えることになります。
① 容器弁を外す、② 水圧試験を行う、③ 容器内面乾燥工程、
④ 容器弁を取り付ける、⑤ 真空引きによる脱水作業、⑥ドライガスによる
パージ っとざっとこんな感じです。
なんだか容器耐圧試験のお話の様相を呈してきましたが、まぁそれはそれ
として皆さんの豆知識にして頂いて。
"特殊ガスは水分を嫌う"と書きましたが、特殊ガスをお使いの方にも
「それは常識」ってな感触でしょう。でもそれは"不純物としてＮＧ"
ということですよね。
「安全上水分が無い方が良い！」
ってピンと来ないかなぁ。
"高圧"って状態は、普通より危険がいっぱいです。
ガスの反応性を考えると、概ね圧力が高いほど反応性が増すと思って下さい。
ってことは・・・高圧の酸素・・・"腐食を加速してしまう"状態です。
酸素ボンベは黒い容器。
充填から時間が経過した状態は非常に危険です。
最近では、「酸素ボンベもシリンダーキャビネットに収納すること」という
指導も出てきています。「万が一漏れて酸素リッチな環境が出来た場合、可
燃性ガスが漏れた時より危険だ」とも言われます。「容器の中で腐食が進ん
でボンベに穴が開く危険がある」ってことは先週今週でお話した通りです。
実際、"酸素ボンベをキャビネットに入れよ"という指導に対し、「なんて
大げさな！」とか「なんでそんなに危険扱いするの？どこが危険なの？」な
どと言う言葉を耳にします。
ガス屋から言わせて頂くと・・・
「酸素はとっても恐いんです。可燃性よりも。」
酸素が恐いってお話はこれくらいでおしまい。
by SGマイスター
酸素ガスを侮っていませんでしたでしょうか？
過信・慢心が危うさを呼び寄せそうです。
酸素ガス、液化酸素、酸素ガス供給設備、酸素ガス配管工事など
川口液化ケミカル株式会社まで、ご相談ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉川口のお天気は？
７月９日 金曜日
天気 曇りのち雨
ボンベ庫の温度 朝26℃、昼27℃です。
北極流今日の開運メッセージより
行動でしか現実は変わらない。
優れたアイデアも、類まれなる閃きも、
その瞬間に"なにかしらの行動"に現れなければ、
ただの自己満足。
現実は、頭の中で動いているんじゃない。
目の前で、変えていくんだ。
by との
Ｔｉｔｌｅ：（28話）酸素ボンベが恐い（その２） （特殊ガス）
可搬式超低温容器 LGC:Liquid Gas Container
2010年7月 8日 20:50
高圧ガスボンベは内容量が７ｍ3ですが、液化ガスを
気化して使用できるLGC容器ならば１０７ｍ3（窒素換算値）にもなります。
単純計算で・・・
107m3(LGCガス内容量） ÷ 7m3（47L容器内容量） = 15.2857143
47L容器（7m3 or 7000L）約１５本以上のガスが入っています。
ガスの交換頻度も少なくて済みますし、何よりガスボンベでのガス単価より
も安価です。
ただし、コールドエバポレーターのよう貯槽（CEタンク）よりも小型（内容積
１７５L）で単位液量当たりの侵入熱量が大きいので容器内圧が上昇しや
すいのですがやむを得ません。容器の構造は、熱侵入量が少なくなるよう
スーパーインシュレーション（多層真空断熱）を巻いた上、真空度1.3 x 10 -4Pa
で真空断熱されています。
容器上部には 「上部充填弁」「液体取出弁」「放出弁」「保圧弁」の４つの
バルブがありますので、用途に応じ開閉の操作を行ないます。
主な用途は・・・
「上部充填弁」
容器上部より液化ガスを充填する際に使用します。ガス充填工場で空の
容器に液化ガスを充填する際に使用しますので、お客様の消費事業所な
どではバルブを開ける必要はありません。
「液体取出弁」（下部充填弁）
容器の下部より液化ガスを充填するときに使用する場合と、ガスを消費す
る際、このバルブを開けると容器内圧に押し出されて液化ガスが容器外に
噴き出します。
※-196℃の液体窒素に直接触れることになりますので注意してください。
「放出弁」
液化ガスの充填時に圧力が上昇し過ぎることのないようガスを放出するた
めに使用します。また、消費する現場でも容器内圧が上昇しすぎるときたと
きに圧力を下げるために圧力逃がし弁として利用します。この放出弁を開
放して、その末端にリリーフ弁（圧力調整弁）を接続すると容器内圧を一定
に使用できます。
「保圧弁」
ガスの使用量が多くLGC+蒸発器などでどんどん液化ガスを消費する場合
などの液化ガス使用時に開きます。バルブを開くと容器の外槽内側真空部
に組み込まれている保圧コイル管に液化窒素が流入し、液が気体に変化し
内槽上部に戻されると内圧が設定圧力まで上昇します。消費量が少ない場
合に保圧弁を働かせると容器内圧が不必要に上昇し、容器内の圧力が限界
まで上がり過ぎ、内槽安全弁によりガスが放出（捨てられる）ことになります
ので、消費するガスの量によって「開」にしたり「閉」にしたりする管理が必要
になるバルブです。
お盆休みなどの長期間使用しない場合には・・・
容器の内圧が 1.37 MPa (14 kg/cm2) 以上に上昇している場合には、放出弁
を開けて容器内圧を下げましょう。炭酸ガスの場合には、圧力を下げ過ぎて
0.42 MPa (4.3 kg/cm2) 以下になるとドライアイスになってしまいますので
注意しましょう。内槽安全弁やリリーフ弁（エコノマイザー弁）などは、金属の
バネ式のため超低温の液化ガスに冷やされて動作が鈍くなりバネが戻らずに
容器内圧が放出され続けることも稀にありますのであわせてご注意ください。
LGC or ELF（可搬式超低温容器）でのガスのご依頼や液化ガス供給設備
蒸発器、液化窒素配管工事、液化アルゴン配管工事、液化酸素配管工事
液化炭酸配管工事、真空二重断熱配管工事のご相談、設計、施工など
川口液化ケミカル株式会社までご連絡ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉川口のお天気は？
７月８日 木曜日
天気 はれ
ボンベ庫の温度 朝25℃、昼32℃、夜31℃
です。
W杯ネタで恐縮ですが・・・
ドイツにいる凄腕の占い師タコのパウル君（真ダコ・２歳）は
昨日の準決勝ドイツ対スペイン戦を見事 ０－１でスペイン勝利と
当てました！
絶好調のドイツが優勢かと思っていたのですが・・・。
国旗のついたプラスティックケース（エサ入り）を2つ用意すると
パウル君は「勝利する！」と確信したケースの方にニョロニョロと
入って、エサを食べるという方法です。
この実にシンプルな占い方法で、ほか4試合を的中させたというから凄い話です。
ｂｙ との
可搬式超低温容器 LGC:Liquid Gas Container
■除害装置の原理に関して（その１） （排ｶﾞｽ処理）
2010年7月 7日 20:30
本日水曜日は、「排ガス処理」と「精製ガス」のブログ七回目になります。
「排ガス処理」の講師 藤村Ｆさん に第四話をお話していただきましょう！
では、宜しくお願い致します。
■除害装置の原理に関して（その１）
今回は、除害装置の主な方式とその方式のメリット・デメリットを紹介致します。
前回、サラっと紹介しましたが主な除害装置の方式として湿式、常温吸着式、
加熱吸着式、燃焼式、電気加熱式、プラズマ式があります。
今回は 『その１』 と題して、『湿式』、『常温吸着式』、『加熱吸着式』を紹介します。
１、湿式
一般的に『スクラバー』と呼ばれるもので、水に溶けやすいガスが対象となります。
メリット ： 装置本体の価格が安い
要な用力が少ない（電気と水）
デメリット ： 水に溶けにくいガスは処理不可。
処理するガスによっては処理水の二次処理が必要
高さが必要な為、屋外に設置場所が必要
処理効率が悪い（一般的に９０％以下）
２、常温吸着式
アルミナや活性炭等の比表面積の多い物質を利用したものです。
物理吸着で処理するものや、表面を加工して化学吸着で処理するものがあります。
『物理吸着』って、冷蔵庫や部屋に置く活性炭が脱臭してくれるのはこの原理ね！！
メリット ： 必要な用力が少ない（電気もしくはなし）
装置本体の価格が安い
デメリット ： 使用量によっては吸着剤の交換のランニングコストが掛かる
物理吸着の場合、圧力変動や温度変動で離脱する
吸着特性から毒性ガスが混合している場合、ガス毎に吸着剤が必要となる
３、加熱吸着式
常温では吸着し難いガスを高温状態で触媒などと接触させる事により、吸着し易いガスに
して吸着させるものです。
メリット ： 必要な用力が少ない（電気）
デメリット ： 常に高温を保っておく為に、ヒーター（電気）を常にＯＮにする必要がある
電源ＯＮしてから処理可能状態になるまで数時間掛かる（温度を上げる為）
触媒は貴金属を使用しているケースが多く、触媒の交換費用が高価である
今日はここまで！
次回は除害装置の原理に関して（その２）を紹介します。
お楽しみに！！（＾Ｏ＾）
by 藤村F
排ガス処理装置にもさまざまありますね。
ゆっくり、じっくり学んでいきましょう！
排ｶﾞｽ処理装置（除害装置）のご相談、仕様の確認、除害効率など
川口液化ケミカル株式会社までご連絡ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉川口のお天気は？
7月7日 水曜日
天気 曇りのち雨
ボンベ庫の温度 朝24℃、昼27℃、夜26℃
です。
織姫の織る布はそれは見事で、五色に光り輝き、季節と共に
彩(いろど)りを変える不思議な錦(にしき)だった。
その織物を天に捧げることが、織姫の天命だったのだ。
しかし、彦星との悦楽な日々が、大切な天命を忘れさせた。
互いの顔を見ることもかなわない、切ない日々は、その戒(いまし)め。
今日は七夕。
年に一度、織姫が彦星に会うことを許される日。
叶わぬ願いが、成就する日。
そして織姫は、改めて天命の偉大さを心に刻む。
人が与えられる天命とは、まさに、「織物」のようなもの。
タテの糸(宇宙の思い)と、ヨコの糸(人間の思い)を、紡(つむ)ぎ合わせ、
どのような人生を織り成すか。
あなたが織り成す、今日という一日が、黄金に輝く錦(にしき)ならば、
織姫と彦星は、再び"一"になる。
by との
■除害装置の原理に関して（その１） （排ｶﾞｽ処理）
DLC ｺｰﾃｨﾝｸﾞ ﾎﾞﾙﾄ・ﾅｯﾄ
2010年7月 6日 18:35
真空機器でフランジの締め付けや真空内の取り付け、頻繁に分解する
場所や組立場所などを固定するボルト・ナットは、トルク管理をしてい
たとしても、二硫化モリブデンのような潤滑剤を塗布していたとしても
「カジリ」が発生してしまうものです。
そんな時には「ﾀﾞｲﾔﾓﾝﾄﾞ・ﾗｲｸ・ｶｰﾎﾞﾝ ｺｰﾃｨﾝｸﾞ ボルト・ナット」が
有効です。
DLCコーティングされたボルトナットは、摩擦係数が μ ＝ 0.1 ですので
摺動性が良く、高い潤滑特性を持ちながら、硬度がHV=3000～5000 とダイ
ヤモンド並みの硬さを持ちます。更にアモルファス構造なので表面が非常
に滑らかであり、200℃以下のコーティング処理を行いますので、母材への
悪影響が少ないことも特徴です。膜厚は１μｍで、耐酸性・耐アルカリ性も
あり、大気中 or 真空中においても500℃以下で使用可能です（母材の耐熱
温度によります）。
Screws and Nuts with DLC Coating
基本特性
・色調 ブラック
・比重 ＞ 2.0
・硬度 3000 ～ 5000 (HV)
・比抵抗 １０6 ～ １０14
・屈折率 2.4
・材質 SUS304,SUS316L / A2024,A6061 / ﾓﾘﾌﾞﾃﾞﾝ、ﾁﾀﾝほか
効果
・グリス無しでほぼ同等の締め付けが可能
・500℃以下であればカジリの発生が少なくなります
・パーティクルの発生も少なくなります
・ガス放出が極めて少ないため超高真空下での使用が可能です
・大気圧下、真空中ともに500℃までの耐熱性があります
※母材の耐熱性能によります。
DLC ｺｰﾃｨﾝｸﾞ ボルト・ナット のご用命のほか
真空機器、真空ﾁｬﾝﾊﾞｰ、真空継手、真空測定機器など
川口液化ケミカル株式会社まで、どうぞご連絡下さい。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉川口のお天気は？
7月6日 火曜日
天気 くもり
ボンベ庫の温度 朝24℃、昼27℃、夜28℃
です。
梅雨の時期に咲く花「タチアオイ」は、茎に沿って赤や黄色い
鮮やかな大輪の花を咲かせます。
梅雨入りに、下のほうから咲き始め
梅雨が明ける頃、茎の先端まで咲きそろいます。
タチアオイの花で、梅雨明けを予想できる
季節の物差しになるのだそうです。
ｂｙ との
DLC ｺｰﾃｨﾝｸﾞ ﾎﾞﾙﾄ・ﾅｯﾄ
保安上必要な強度を有するﾌﾗﾝｼﾞ接合又はﾈｼﾞ接合継手
2010年7月 5日 22:33
高圧ガス保安法 一般高圧ガス保安規則 例示基準
「保安上必要な強度を有するﾌﾗﾝｼﾞ接合又はﾈｼﾞ接合継手」
の説明を見てみましょう！
規則関係条項
・第六条第一項第三十五号
・第十二条第一項第一号
・第二十二条
・第五十五条第一項第二十三号
１、毒性ガスのガス設備にかかる配管、管継手及びバルブの接合は
溶接により行なうこととする。ただし、次の各号のいずれかに該当
する場合であって溶接することが適当でない場合にあっては、２、
又は３、に示すフランジ接合又はネジ接合継手による接合をもって
代えることができる。
１．１
しばしば分解して清掃・点検をしなければならない箇所を接合する
場合
１．２
特に腐食が起こりやすいことにより、当該部分をしばしば点検又は
交換する必要のある場合
１．３
定期的に分解して内部の清掃・点検・修理をしなければならない
反応器、塔槽、熱交換又は回転機械と接合する場合（第一継手に限る）。
１．４
修理・清掃時に仕切板の挿入を必要とする箇所を接合する場合及び
伸縮継手の接合箇所を接合する場合
２、フランジ接合を配管の接合に用いる場合にあっては、フランジの保安
上必要な強度等は、次の基準に適合するものであること。
２．１
フランジの強度及び材質は、常用の圧力 0.2MPa 以上のものにあっ
てはその常用の圧力に応じ、日本工業規格 B2210(1984) 鉄鋼製管
フランジの基準寸法によるものとすること。
２．２
ガスケット座の形式は、はめ込み型又はミゾ形若しくはレンズリング用
テーパー形のものを使用すること。ただし、常用の圧力が 6.3MPa 以下
のものであって、当該常用の圧力に対して漏洩を防止するために十分な
締め付け力が得られる場合は、平座面又は全座面を使用することができ
る。
３、ネジ接合継手を配管の接合に用いる場合にあっては、次の基準に適合
するものであること。ここでいう「ネジ接合継手」とは、2圧縮リング型式
、メタルガスケット型式、メタルCリング型式などネジで締め付ける構造の
うち継手の気密がネジ以外の接触面で保たれる構造のものをいう。
※その例は、次回投稿に続く。
法律上は、継手に関しても規定がなされております。
認定設備でなくともガス設備に適当な継手を選択されますことをお勧め致します。
特殊ガス、特殊ガス設備、特殊ガス機器、特殊ガス配管工事など
川口液化ケミカル株式会社まで、ご相談ください。
TEL ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉県川口市のお天気は？
7月5日 月曜日
天気 曇りのち雨
ボンベ庫の温度 朝24℃、昼30℃、夜28℃
です。
失点―取り返せないミスの後で (幻冬舎新書)
楢崎 正剛 著より
「大切なのは、失点という現実に気持ちを引きずられず、それ以上
失点を重ねないことだ。
－そう思えるようになったということは、「失点」という現実とうまく
つきあえるようになったということかもしれない。
失点をしたあとの自分の振る舞いがチームメイトへ与える影響に
ついても考えるようになった。」
━─━─━─━─━─━─━─━─━─━─
「サッカーは、理屈や理論だけでは乗り越えられないときがある。
ただただ頑張ることでしか、乗り越えられないときがある。
そういうときに、理屈抜きの厳しい練習で基本を叩き込まれたことが
多かった僕らの世代は、子供の頃から画一化された育成論やサッカー
論中心の移動を受けた世代よりも、臨機応変に対応できる強さがある
と思う。」
━─━─━─━─━─━─━─━─━─━─
「練習は心の支えになる。
ボールに反応し、身体が自然と動けるよう、繰り返しトレーニングする。
頭であれこれ考えなくても反応できることが必要だからだ。
つまり、頭であれこれ考えなくてもシュートされたボールに飛びつける
能力が、キーパーには求められているということだ。」
ワールドカップで控えに回った楢崎選手の言葉から
人生を学べます。
ｂｙ との
保安上必要な強度を有するﾌﾗﾝｼﾞ接合又はﾈｼﾞ接合継手
高圧ガスの分類
2010年7月 4日 09:36
高圧ガスは通常取り扱っているときの状態によって「圧縮ガス」「液化ガス」「溶解ガス」の三つに分類されます。
※「溶解ガス」は、高圧ガス保安法では「圧縮ガス」に分類しています。
「圧縮ガス」とは？
酸素、水素、窒素、アルゴンなどのように圧縮された状態にあるガスのこと を言います。
「液化ガス」とは？
アンモニア、炭酸ガス、プロパンガスのように常温であっても容器（ボン ベ）の中で圧力を持った液体となっているものを言います。これらのガスは、 常温で圧縮すれば液化しますが、酸素、水素、窒素、アルゴンなどは常温で圧 縮するだけでは液化しません。しかし、これらのガスも臨界温度以下に温度を 下げ圧力をかけると液体になり「液化ガス」となります。
「溶解ガス」とは？
容器（ボンベ）の中に多孔質物質（マス）を充填しておき、これに溶剤（ア セトンやDMF）を含ませ、この溶剤にガスを高圧下で溶解させたものを言い、 アセチレンガスなどがあります。近年、半導体産業用などで自燃性ガス＋毒性 ガスなどとても危険性の高いガスを「溶解ガス」にして充填している容器もあ ります。
※「溶解ガス」は、高圧ガス保安法では「圧縮ガス」に分類されます。
上記の状態による分類のほかに、燃焼性によっても「可燃性ガス」「支燃性ガス」「不燃性ガス」の三つに分類されます。
「可燃性ガス」とは？
通常、酸素などの「支燃性ガス」と作用して、光と熱を発して燃えるガスの ことを言います。
「支燃性ガス」とは？
酸素や亜酸化窒素など他のガスの燃焼を助けるガスを言います。
「不燃性ガス」とは？
窒素や炭酸ガス、アルゴンガスなどのように燃焼しないガスのことを言いま す。
更に、状態・燃焼性以外にも次の区分けをされたガスもあります。
「毒性ガス」とは？
空気中に一定量以上存在すると人体に有害なもののことを言い、特に他のガ スと区別して管理して取扱うべきガスです。
「特殊高圧ガス」とは？
半導体産業や先端技術向けに使用される高圧ガスの中で「可燃性」「毒性」 「自燃性」「自己分解性」などの特性を併せ持つもののことを言います。
「不活性ガス」とは？
元素の周期律表ゼロ族に属するガスの他、窒素、炭酸ガス、アルゴン、フル オロカーボンなどが該当します。
それぞれのガスは、物性の異なる性質を持ちますので、上記の分類・区分けに加えて注意すべきポイントがあります。ご注意下さい。
「高圧ガス」のご用命・ご相談・お見積もりなど
川口液化ケミカル株式会社まで、ご連絡ください。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉のお天気は？
7月4日 日曜日
天気 曇りのち雨
気温 27℃（PM11:00)
です。
サッカーW杯のドイツ vs アルゼンチン戦は、４－０で
ドイツの完勝でした。
個の南米サッカーが、組織＋攻撃力のヨーロッパサッカーに
粉砕されましたが、決してそれほどの差があるように感じません。
一つ二つのプレーが、違った結果ならば、試合の流れは
まったく違っていたように思います。
by との
高圧ガスの分類
お酢の消火器
2010年7月 3日 22:24
防災予防品の最新の消火器をご紹介致します。
マンションなどで良く見受けられる消火器は赤い消火器で、ABC型消火器で
中に入っている充填剤は粉末です。
ABCそれぞれの意味は・・・
A 普通火災 ガソリン、シンナーなどの液体性のもの、グリスなど半固体の油脂類の火災に有効。
B 油火災 電気器具、機械類など、感電の恐れのある電気施設を含む火災に有効。
C 電気火災 電気器具、機械類など、感電の恐れのある電気施設を含む火災に有効
その他にも数種類あります。
・強化液タイプ
天ぷら火災の油火災に有効で、化学反応により、強力な消化力を発揮し、食品工場、厨房
などに適しています。
・中性強化液タイプ
消化薬剤のｐH（ペーハー）が7.2の中性で環境にやさしく一般の建築物に適しています。
・ピュアウォータータイプ
純水ベースで消化薬剤を製造してあり、消化後の復旧に手間が掛からないため、企業の研究室
などのクリーンルーム、サーバー室、事務所などに適しています。
家庭用消火器に最近 「お酢」 を使った消化薬剤が発売されました。
この 「お酢製消火器」 RoHs適合品であり、粉末消化剤と異なりチョッと手軽に拭くだけで、
後片付けが出来てしまいます。
※RoHs適合品
EU（欧州連合）の基準で定められた指標で、環境基準に関る有害物質（鉛、カドミウム、水銀、
六価クロム、PBB、PBDE）を一定量以上含まず、安心して使用できる目安になっています。
そんな消火器ですが、使用期間は８年と定められており、８年を過ぎた消火器は廃棄する義務と
なっています。万が一に備えるため、消火器に埃がかぶり何年前の消火器なのか？わからない
ものはありませんか？？
消火器の新規購入、内部充填剤の交換、使用期限切れの廃棄（引取り含む）など
川口液化ケミカル株式会社までご相談ください。
ＴＥＬ 050-8881-7393
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉のお天気は？
７月 ３日 土曜日
お天気 晴れのち曇り
気温 31℃
です。
梅雨の時期のジメジメは体感的にも嫌なものです。
夏日があるこの時期、胃腸不良や、食中毒防止には梅干の
すっぱさが最適なのだそうです。
by mitono
7月1日は「山開き」です。
昔から、山には神霊が宿り、神仏を祀った霊山には
一般の人の登山は禁じられていました。
ただ、夏の時期だけは許されていた名残りで
この時期山開きが開かれるのだそうです。
by との
お酢の消火器
Ｔｉｔｌｅ：（27話）酸素ボンベが恐い （特殊ガス）
2010年7月 2日 18:12
特殊ガスに関する特集記事の第二十七話になります。
最近の内容は実務的ですし、かなり真理をついてます。
良く勉強していきましょう！
それでは講師の SGマイスターさん よろしくお願い致します。
（27話）酸素ボンベが恐い '10.7.2
こんばんは
さて今日のタイトル・・・・・・
実は腐食に関連するお話なのです・・・
比較的皆さんの周辺でよく見かける高圧ガスボンベってなんでしょう？
黒い容器をご覧になったことありませんか？ そのボンベの中身は"酸素"
です。
Ｏ2ですね。
ご存じの通り、酸素は私たち人間にはなくてはならないものです。空気中の
２割が酸素であることはよく知られています。地球が青いのも酸素の色なん
です。ってことも最近はよく知られています。
昔は"地球が青いのは酸素の色なんだよ。海が青いのも酸素のおかげ"って
豆知識は飲み会などでうけたものですが、米村でんじろう先生の登場でこの
ネタは使えなくなってきました。残念です。。。(^_^;)
ということで・・・
酸素は非常に身近にあるものなので"危険"だと思う方は殆どいないでしょう。
同様に、空気中の８割を占める窒素も身近にあります。ただ"窒息死"という
言葉があります。"窒素による死"という言葉の存在が"窒素は恐いのは？"
と思わせます。
窒素と酸素ってどっちが恐いのか？どちらも恐くないのか？？
窒息というのは、人間や生物にとって"十分な酸素を取り込めない状態"で
あって、窒素ではなくても起こりえます。ちょっとホッとしますが、窒息の
恐いところは、"ほんの一呼吸で死に至る"というところなんです。
分かり易い事故例としては「ヘリウムを吸って声が変わる！」なんておもちゃ
があります。ヘリウムを吸えば同じことが出来ると考えたある学生がヘリウム
ボンベのガスを一呼吸吸い込んで・・・・亡くなりました。酸素０%を一呼吸
で窒息は起こります。
気をつけましょう。
さて今日は酸素のお話でした。
酸素の代表的な物性・・・支燃性。これ言葉では難しく感じます。支燃性は
酸化させるってことで腐食や燃焼を起こさせるってことで・・・・
「酸素は何でも燃やしてしまう」
と覚えるとよろしいかと。
何でも？
極端な表現ですが、概ね間違いではありません。
１、酸素が流れる配管にはライターで火がつきます。線香花火のように。
２、わら人形に液体酸素をちょっとふりかけて・・・爆発炎上します。
３、冬場の現場作業。作業服の中にセーターを来ていた作業員の方がたばこに
火をつけようとして瞬間に身体が燃えて亡くなっています。
１～３、は本当の話。実話です。
こんな性質の酸素です。
酸素って恐いってことをわかって頂けたでしょうか？
"錆びる"って方向から考えてみましょう。酸素リッチの状態は金属の酸化
つまり腐食を加速します。例えば酸素ボンベの内部・・・長すぎる放置は危険
です。内部で腐食が進み容器に穴が開くって事故も起こっています。穴程度で
収まれば良いですが、その穴から漏れだした酸素で引火～爆発炎上するという
大事故を引き起こすこと必至です。
"酸素の怖さ"が伝わったでしょうか？
取りあえず今日はこのへんで。
by SGマイスター
「酸素は怖い。」
思い難いところですが、実際の話ホントに怖いですね。
気をつけたいところです。
酸素ガス、高純度酸素ガス、酸素ガス＋αの混合ガスまで
川口液化ケミカル株式会社までご相談下さい。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます
今日の埼玉川口のお天気は？
7月2日 土曜日
天気 はれ
ボンベ庫の温度 朝25℃、昼30℃、夜28℃
です。
大変なときは、大きく変わるチャンス
最悪なときほど
最善を尽くす
最大のチャンス
ｂｙ との
Ｔｉｔｌｅ：（27話）酸素ボンベが恐い （特殊ガス）
Cryostate （低温恒温槽）
2010年7月 1日 18:16
Ｑ，「高真空」と「極低温」といえば？
Ａ，「クライオスタット」
を想像される方は少ないかもしれません。
低温を保持するための容器を「クライオスタット」と呼びます。
さまざまな対象物を極低温に保つには、熱が周りに伝わりくい工夫
（断熱）が必要です。魔法瓶では内側容器と外側の間に真空部分を
設けることにより気体による熱伝導を防いでいます。
被冷却物（超電導コイルなど）などを収納して、その重さと発生する
力などを支持できる断熱支持構造を持ち、尚且つ開放又は密閉構造の
低温を保持する装置がクライオスタットです。
クライオスタットの由来は？
「Cryogenic thermostate」から
→ 「Cryostate（低温恒温槽）」 となりました。
LN2型ｸﾗｲｵｽﾀｯﾄ
クライオスタットの主な用途は？
・重水素ﾍﾟﾚｯﾄ製造装置
・超低温生成
・加圧超流動
・絶縁破壊
・高磁場（超電導マグネット）
・機械特性（引っ張り、圧縮、曲げ）
・磁化率（SQUID）
・ESR
・NMR
・DLST
・ホール効果
・熱物性（比熱、熱伝導、熱拡散、熱膨張）
・ﾗﾏﾝ
・ﾌｫﾄﾙﾐﾈｯｾﾝｽ
・ﾚｰｻﾞｰ
・高温超電導（Jc、Tc、Hc）
などです。
クライオスタットの種類は？
・液体窒素クライオスタット
熱伝導冷却式、ガス伝導冷却式、光学式（テール式）
・液体ヘリウムクライオスタット
オープンデュワー式（メタル）、オープンデュワー式（ＦＲＰ）
温度可変ｲﾝｻｰﾄ及びﾏｸﾞﾈｯﾄｻﾎﾟｰﾄｱｯｾﾝﾌﾞﾘ
光学式、LHeフロー式
・冷凍機式クライオスタット
ヘリウム３クライオスタット
3He -4He 希釈冷凍機
※物性研究、素子冷却、超電導研究、中性子照射なども可能です。
Cryostateご検討、ご相談、設計、製作、修理、改造
（液化ガス式から冷凍機式、冷凍機式から液化ガス式）など
クライオスタットのことなら川口液化ケミカル株式会社まで
ご連絡ください。
ＴＥＬ ０５０－８８８１－７３９３
E-mail : CutHere_inf/p>
ありがとうございます。
今日の埼玉県川口市のお天気は？
7月1日 木曜日
天気 はれ
ボンベ庫の温度 朝24℃、昼28℃、夜28℃
です。
Cryostate （低温恒温槽）
0 件のコメント:
コメントを投稿
